Utilitaire pour la conversions des V/m en mW/m2 et conseils pratiques

Précision utile : Les conversions de champs électriques (V/m) en densités de puissances (W/m2) sont des valeurs transposées théoriques !



En effet, afin de les rendre plus accessibles nombre d'appareils de mesures grand public proposent uniquement un affichage en densité de puissance (mW/m2 ou µW/m2).

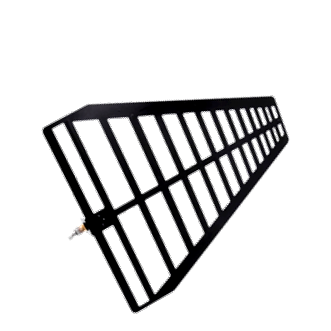

Pour répondre à cette raison économique, ces appareils sont majoritairement équipés d'antennes conçues pour les mesures de champs électriques (V/m), aux coûts réduits en comparaison d'antennes spécifiques pour les mesures de densités de puissances exprimées en W/m2, mW/m2 ou µW/m2, plus onéreuses.



La solution utilisée par les fabricants est simplement d'effectuer une conversion mathématique à partir d’une mesure en V/m qui sera transposée en mW/m2 ou µW/m2 à partir de la formule : P(W)=(V/m)^2/377(Ω)



L'affichage sur ces appareils fournit de ce fait des valeurs théoriques indicatives cependant soumises à des conditions, dont :

  • Le fait que les antennes pour les champs électriques sont dites "polarisées" (c'est à dire ayant leur meilleur rendement dans le sens de la polarisation de ou des antennes émettrices) se traduit notamment par des mesures dirigées pour lesquelles une simple rotation de l'appareil de mesure modifie très très significativement la mesure !
  • Les mesures doivent être effectuées en "champs lointains" (donc éloignées des sources) et non en "champs proches", ceci afin que celles-ci soient cohérentes (les ondes électromagnétiques doivent être perpendiculaires)



Les appareils professionnels ou industriels utilisent (eux) des antennes et des appareils conçus pour réellement mesurer les densités de puissances, et leurs conceptions ainsi que leurs prix sont bien supérieurs aux antennes adaptées aux mesures de champs électriques.



Simple conseil :

  • Privilégiez les mesures en V/m (champs électriques) lorsque vous disposez d'appareils équipés d'antennes pour ceux-ci, orientez votre appareil pour optimiser la captation lorsque vous ciblez une source, ou balayez l’espace si vous voulez effectuer une mesure plus globale
  • Si votre appareil ne propose que des mesures en densités de puissances, effectuez vos mesures en champs lointains, donc éloignés des sources que vous souhaitez mesurer
